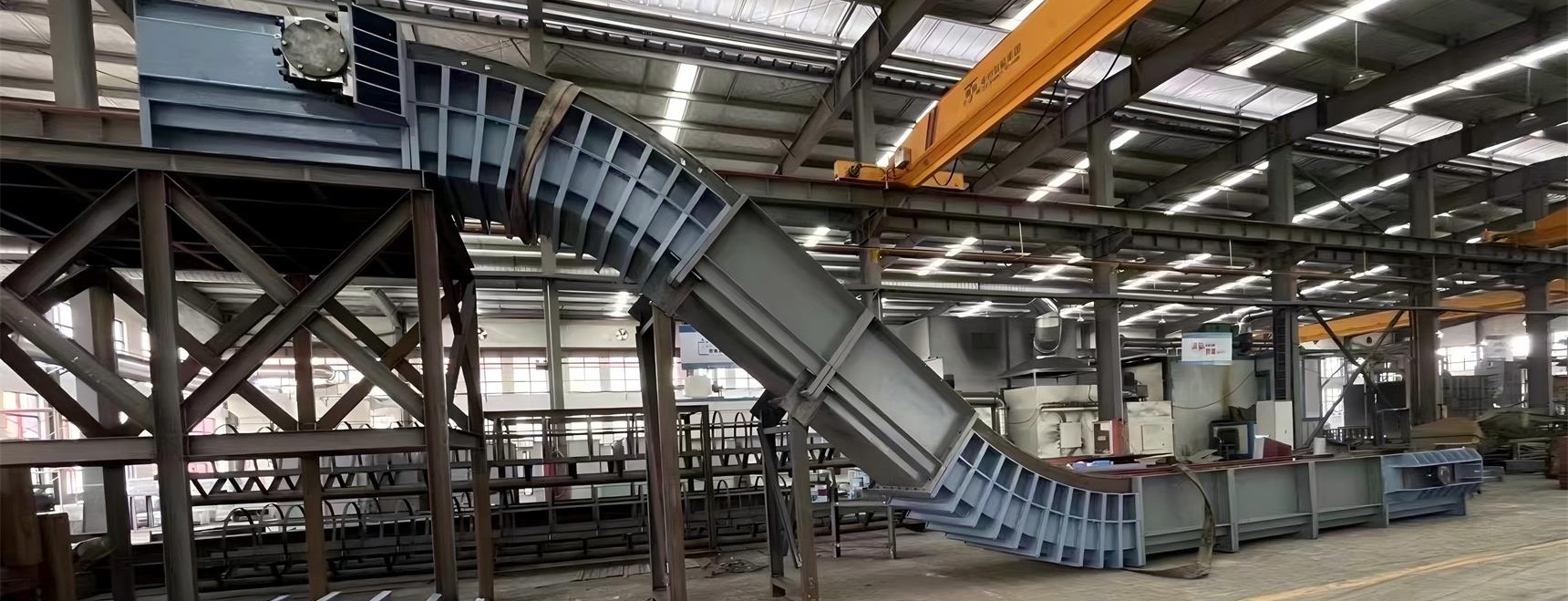

Пан-конвейер
Пан-конвейер осуществляет непрерывную транспортировку материалов за счет привода ковшей цепью. Его основа — согласованная работа «тягового элемента + несущего элемента».
(01)
Основные конструктивные узлы
Работа пан-конвейера обеспечивается четырьмя ключевыми узлами, каждый из которых выполняет четкие функции и взаимодействует с другими.
Тяговая цепь
является основным элементом передачи мощности, соединяет все ковши и обеспечивает их движение.
Ковш
непосредственно контактирует с материалом, отвечает за загрузку, подъем или горизонтальную транспортировку.
Приводное устройство
обеспечивает энергию, обычно состоит из электродвигателя, редуктора и ведущей звездочки, приводит цепь в круговое движение.
Натяжное устройство
регулирует натяжение цепи, предотвращая ее провисание, смещение или проскальзывание, обеспечивает стабильную работу.
(02)
Технологический процесс транспортировки
Весь процесс делится на три последовательных этапа, обеспечивающих перемещение материала от загрузочного отверстия к разгрузочному.
Загрузка материала
цепь приводит ковши к загрузочному отверстию. Ковши самозагружаются при движении или материал дозированно подается в ковши через загрузочное устройство.
Транспортировка материала
заполненные ковши под действием тяги цепи движутся по заданной траектории (горизонтальной, наклонной или вертикальной), перемещая материал от начальной точки к конечной.
Разгрузка материала
при достижении ковшами разгрузочного отверстия материал выгружается в заданное место за счет направляющей траектории или опрокидывания ковшей. Пустые ковши возвращаются вместе с цепью к загрузочному отверстию для следующего цикла транспортировки.
(03)
Характеристики
Принцип работы определяет основные преимущества оборудования, подходящего для специфических условий эксплуатации.
Непрерывная транспортировка
круговое движение ковшей обеспечивает круглосуточную безостановочную работу с стабильной производительностью.
Высокая адаптивность
позволяет транспортировать зернистые, кусковые и порошкообразные материалы, осуществлять многонаправленную комбинированную транспортировку (горизонтальную, наклонную, вертикальную).
Хорошая герметичность
отдельные модели выполняются в закрытом исполнении, что снижает пылеобразование и рассыпание материала, подходит для участков с повышенным пылевыделением или строгими экологическими требованиями.
