(01)
Цех первичного дробления (участок щековой дробилки)

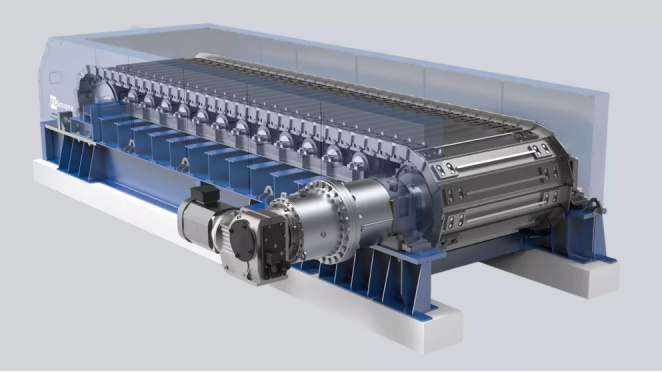

Тяжелый пластинчатый питатель
Назначение
Прием крупных камней из силоса сырья, подача на тяжелый пластинчатый питатель и равномерная транспортировка в щековую дробилку.
Характеристики
Обычно сверхпрочный, способен выдерживать удар крупных рудных блоков и давление силоса.
(02)
Цех вторичного и третичного дробления (участок дробления и формовки)

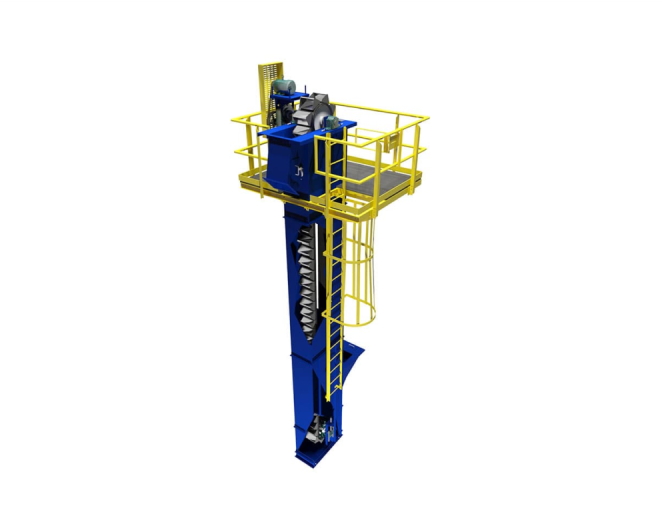

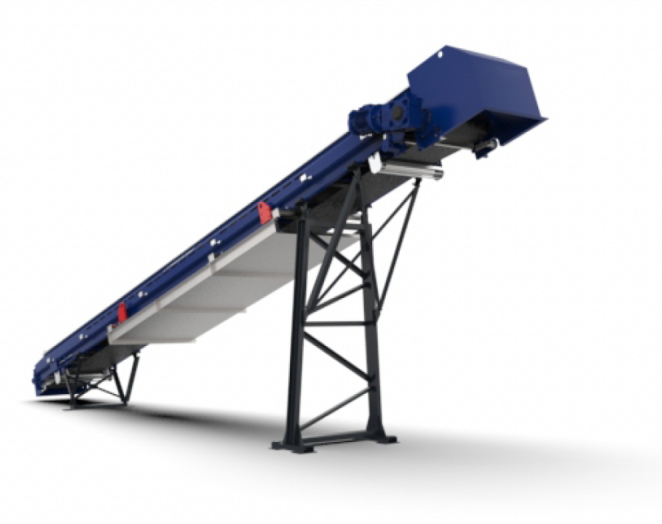

Ленточный конвейер выгрузки первичного дробления или ковшовой подъемник
Назначение
Транспортировка первой партии материала после дробления на щековой дробилке. При компактной пространственной компоновке может использоваться ковшовой подъемник.
Последующее подключение
Обычно соединяется с виброситом для предварительного просеивания или напрямую направляется в оборудование вторичного дробления.
Ленточный конвейер подачи вторичного дробления
Назначение
Подача материала, просеянного виброситом и превышающего размер загрузочного отверстия оборудования вторичного дробления (например, >50 мм), в оборудование вторичного дробления (конусную, ударную дробилку и т.д.).
Ленточный конвейер выгрузки вторичного дробления
Назначение
Выгрузка материала после вторичного дробления.
Последующее подключение: Обычно соединяется с ленточным конвейером выгрузки первичного дробления и совместно направляется в цех предварительного просеивания.
(03)
Цех просеивания (предварительное и готовое просеивание)

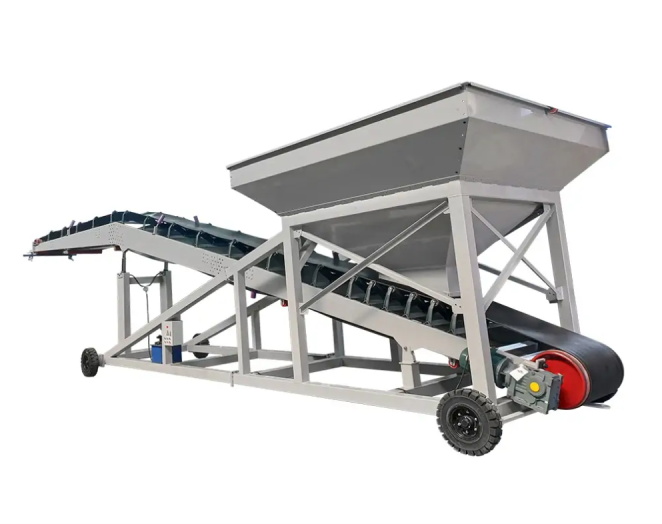

Ленточный конвейер подачи на просеивание
Назначение
Равномерная подака смешанного материала после первичного и вторичного дробления в крупногабаритные вибросита (обычно многослойные).
Ленточный конвейер возврата крупного материала (конвейер замкнутого цикла) или ковшовой подъемник
Назначение
Возврат материала, все еще слишком крупного после просеивания (крупный остаток), в оборудование третичного дробления (конусную дробилку, песчоделку и т.д.) для повторного дробления.
Характеристики
Является ключевым элементом, формирующим «замкнутый цикл». Может устанавливаться несколько единиц, соответствующих разным классам просеивания и траекториям возврата.
Ленточные конвейеры мелкого материала (несколько единиц)
Назначение
Раздельная транспортировка просеянных промежуточных продуктов разных спецификаций.
Примеры
Ленточный конвейер полуфабриката агрегата: транспортировка агрегатов, соответствующих требованиям по крупности, но нуждающихся в очистке, в зону очистки агрегатов.
Ленточный конвейер подачи в песчоделку: транспортировка мелкозернистого материала (например, 5–20 мм), требующего формовки и изготовления песка в песчоделке, в цех изготовления песка.
(04)
Цех изготовления песка (участок роторно-ударной дробилки)
Ленточный конвейер подачи в песчоделку
Назначение
Подака полуфабриката после просеивания в роторно-ударную дробилку.
Ленточный конвейер выгрузки из песчоделки
Назначение
Выгрузка материала (включая каменную пыль, песок и мелкие камни) после дробления в песчоделке.
Последующее подключение:
Обычно направляется в оборудование для промывки песка или пылеудаления.
(05)
Цех просеивания и очистки готовой продукции

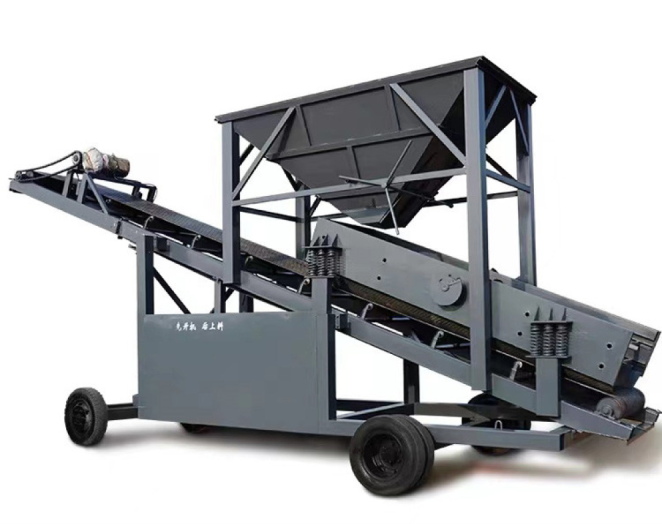

Ленточный конвейер подачи на просеивание готовой продукции
Назначение
Подака материала из песчоделки или агрегатов, нуждающихся в очистке, в вибросита (обезвоживающие сита, сита готовой продукции).
Ленточные конвейеры готового агрегата (несколько единиц)
Назначение
Раздельная транспортировка очищенных готовых агрегатов разных спецификаций (например, 5–10 мм, 10–20 мм, 16–31,5 мм) в соответствующие штабели готовой продукции.
Характеристики
Полная площадка оснащается несколькими такими конвейерами для организации классифицированного складирования агрегатов.

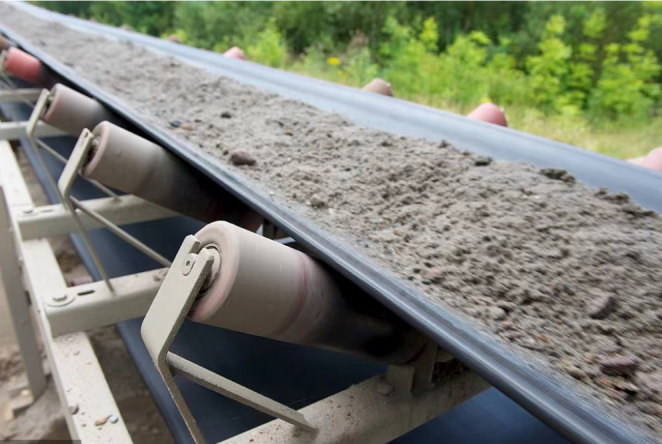

Ленточный конвейер готового песка
Назначение
Транспортировка качественного техногенного песка (после обезвоживания или пылеудаления) в штабель готового песка.
(06)
Промывка песка, рекуперация и очистка сточных вод
Ленточный конвейер для обезвоживающего сита / установки рекуперации с шламовым насосом
Назначение
После барабанной моечной машины или циклонной группы обезвоживающее сито выгружает очищенный песок на ленту.
Ленточный конвейер рекуперации мелкого песка
Мелкий песок, рекуперарованный из системы очистки сточных вод, после обезвоживания также возвращается в штабель готового песка по ленточному конвейеру.
(07)
Штабели готовой продукции и отгрузка

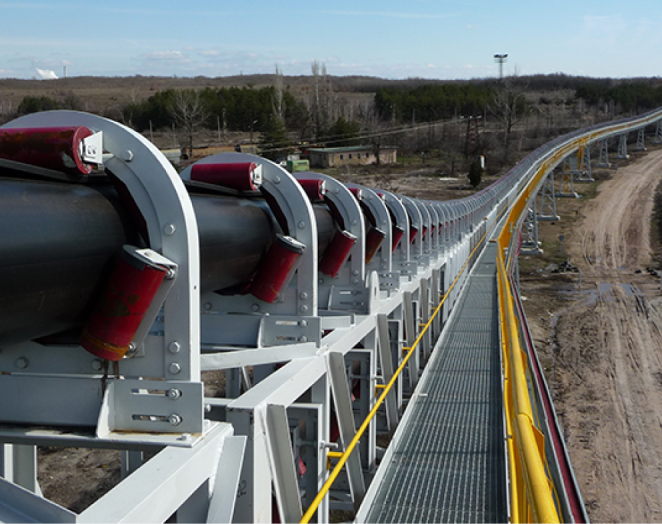

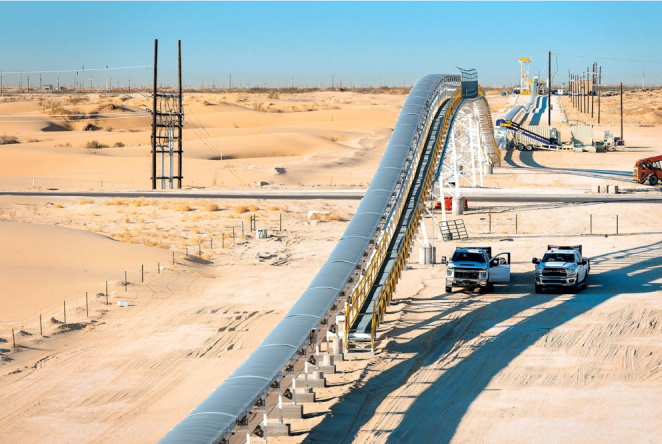

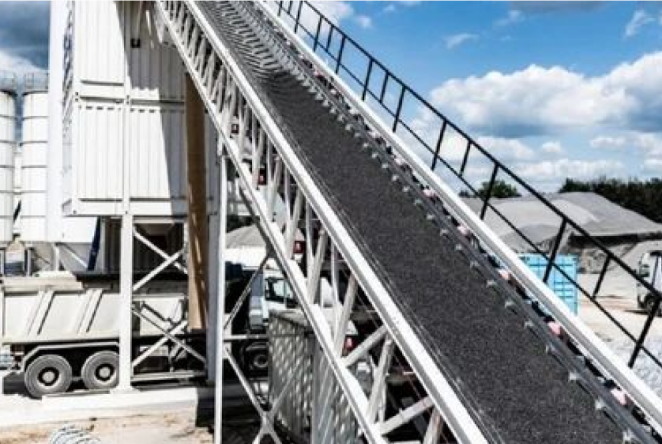

Ленточный конвейер складирования (эстакадный ленточный конвейер)
Назначение
Транспортировка готовой продукции на высокие штабели для хранения. Является ключевым связующим звеном между производственной зоной и складом.

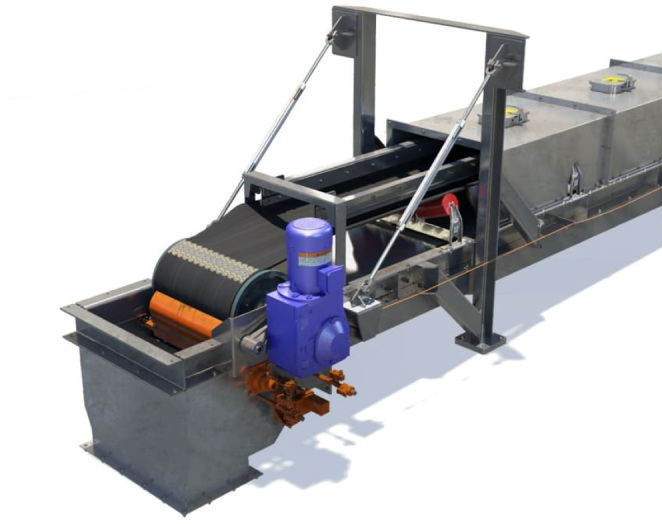

Ленточный конвейер подземного туннеля (отгрузочный ленточный конвейер)
Назначение
Расположен под штабелем материала. При необходимости отгрузки агрегаты или песок транспортируются через отгрузочный ленточный конвейер в подземном туннеле (подземном коридоре) и напрямую загружаются в грузовики через отгрузной желоб.
