Ковшовые подъемники

ОСТАВЬТЕ СООБЩЕНИЕ Jeff@huaxin-machinery.com

Введение

Ковшовые подъемники являются широко применяемым вертикальным подъемным оборудованием, предназначенным для переработки тяжелых, сильно абразивных, высокотемпературных (≤250°С) или крупнокусковых материалов. Наша компания в основном производит пластинчато-цепные ковшовые подъемники серий NE/NSE и ковшовые подъемники на стальном канатном ремне.

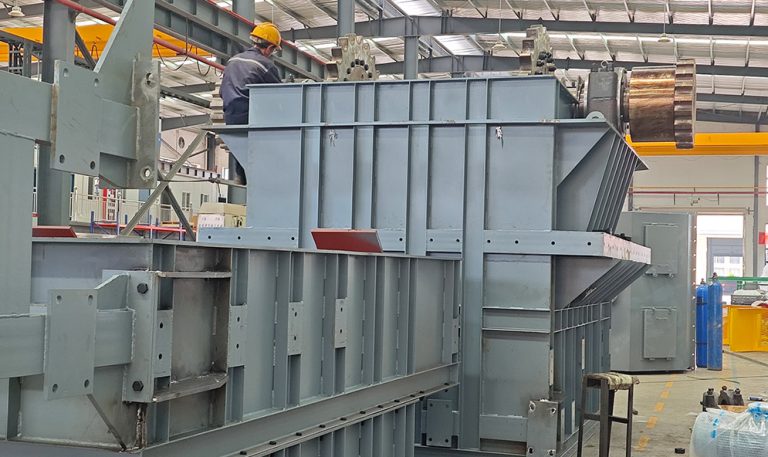

NE/NSE Пластинчато-цепные ковшовые подъемники

Пластинчато-цепной ковшовой подъемник типа NE/NSE разработан на основе передовых технологий аналогичной иностранной продукции. Он широко используется для подъема различных сыпучих материалов, таких как руда, уголь, цемент, клинкер, удобрения, зерно и другие. Благодаря энергосбережению и высокой эффективности он постепенно вытесняет кольцецепные подъемники типа HL.

Пластинчато-цепной ковшовой подъемник типа NE/NSE использует пластинчатую втулочно-роликовую цепь в качестве тягового элемента. Срок службы цепи при нормальной эксплуатации составляет более 3 лет. Подъемник осуществляет загрузку путем наполнения и разгрузку индукционным способом. Он способен поднимать не только обычные порошкообразные, зернистые и кусковые материалы, но и материалы с высокой абразивностью.

Характеристики

NE Подъемник типа

Вертикальный подъем абразивных порошкообразных, зернистых и кусковых материалов

Производительность от 15 м³/ч до 800 м³/ч

Высота подъема до 45 метров

Мощность на валу составляет 25–45% от мощности кольцецепного подъемника

Загрузка путем наполнения

Температура транспортируемого материала до 250°С (для стандартных материалов)

Высокая жесткость конструкции и точность изготовления

Простота эксплуатации и обслуживания, малое количество изнашиваемых деталей

Хорошая герметичность, низкий уровень загрязнения окружающей среды

NSE Высокоскоростной пластинчато-цепной подъемник

Вертикальный подъем абразивных порошкообразных, зернистых и кусковых материалов

Производительность от 100 м³/ч до 2000 м³/ч

Высота подъема до 50 метров

Мощность на валу составляет 30% от мощности кольцецепного подъемника

Загрузка путем наполнения

Температура транспортируемого материала до 250°С (для стандартных материалов)

Высокая жесткость конструкции и точность изготовления

Простота эксплуатации и обслуживания, малое количество изнашиваемых деталей

Хорошая герметичность, низкий уровень загрязнения окружающей среды

Ковшовой подъемник на стальном канатном ремне

Ременной ковшовой подъемник использует в качестве тягового элемента жаростойкий высокопрочный ремень на стальном канате. Разгрузка осуществляется под действием центробежной силы или силы тяжести. Он подходит для транспортировки порошкообразных и слабоабразивных порошкообразных материалов, требующих высокой производительности, большой высоты подъема и плавной работы. По сравнению с пластинчато-цепным ковшовым подъемником, ременной ковшовой подъемник имеет большую высоту подъема, низкое энергопотребление и работает плавно.

Технические параметры

NE Подъемник типа

Model	Rows	Pitch	Volume	Horizontal Bucket Capacity	（m/min）Chain Speed	（m³/h）Capacity
NE15	1	P=101.6	V=2.5L	1.78L	29.6	15
NE30	1	P=152.4	V=7.8L	5.46L	30.1	32
NE50	2	P=152.4	V=14.7L	10.7L	30.1	60
NE100	2	P=200	V=35.0L	25L	30.7	110
NE150-A/B	2	P=200	V=52.2L	38L	30.7	165
NE200-A/B	2	P=250	V=81.0L	60.3L	30.4	206
NE300-A/B	2	P=250	V=121.6L	90.6L	29.8	304
NE400	2	P=300	V=175.7L	130.5L	32.6	400
NE500	2	P=300	V=215.1L	159.8L	32.6	490

NSE Высокоскоростной пластинчато-цепной подъемник

Model	Rows	Pitch	Volume	Horizontal Bucket Volume	（m/min）Chain Speed	（m³/h）Capacity
NSE50	2	P=76.2	VS=16.5L	14.4L	53.2	120
NSE50D	2	P=76.2	VD=16.5L	10.7L	53.2	107
NSE100-A/B	2	P=100	VS=29L	25.27L	63.4	193
NSE100D-A/B	2	P=100	VD=24.8L	18.48L		165
NSE200-A/B	2	P=100	VS=39L	33.92L		1260
NSE200D-A/B	2	P=100	VD=33.4L	24.86L		222
NSE300-A/B	2	P=100	VS=48.3L	42.57L		321
NSE300D-A/B	2	P=100	VD=41.9L	31.22L		278
NSE400-A/B	2	P=125	VS=70.5L	61.2L	62.5	370/340
NSE400D-A/B	2	P=125	VD=60.7L	45.53L		318/295
NSE500-A/B	2	P=125	VS=94.1L	80.9L		494/458
NSE500D-A/B	2	P=125	VD=81.1L	60.2L		425/395
NSE600-A/B	2	P=125	VS=117L	101.4L		614/570
NSE600D-A/B	2	P=125	VD=101.5L	75.54L		532/495
NSE700-B/C	2	P=125	VS=140L	122L		735/680
NSE700D-B/C	2	P=125	VD=120.8L	90L		634/590
NSE800-B/C	2	P=125	VS=155L	136L		813/755
NSE800D-B/C	2	P=125	VD=134.4L	100L		705/655
NSE700-A/B	2	P=150	VS=167.5L	146L	68.8	806/750
NSE700D-A/B	2	P=150	VD=144.6L	107.5L	68.8	696/646
NSE800-A/B	2	P=150	VS=191.2L	166.8L	66.6	891/827
NSE800D-A/B	2	P=150	VD=165.2L	123L		770/715
NSE900-A/B	2	P=150	VS=222.1L	193.8L		1035/960
NSE900D-A/B	2	P=150	VD=193.5L	144L		902/838
NSE1000-A/B	2	P=150	VS=244.5L	213.5L		1140/1058
NSE1000D-A/B	2	P=150	VD=213L	158L		995/922
NSE1100-A/B	2	P=150	VS=267.1L	233.1L		1245/1156
NSE1100D-A/B	2	P=150	VD=232.2L	173.2L		1082/1005
NSE1200-A/B	2	P=150	VS=289.5L	252.7L		1350/1253
NSE1200D-A/B	2	P=150	VD=252.4L	187.7L		1176/1092
NSE1300T	2	P=175	VT=316L	283L	69	1308/1215
NSE1400T	2	P=175	VT=348L	312L		1440/1335
NSE1500T	2	P=175	VT=380L	340L		1573/1460
NSE1600T	2	P=175	VT=412L	369.2L		1705/158
NSE1700T	2	P=175	VT=444.3L	398.4L		1835/1708
NSE1800T	2	P=175	VT=480L	427.2L		1940/1805
NSE1900T	2	P=175	VT=514L	457.5L		2043/1900
